一、“恒溫恒濕箱溫度偏差指標"起因：
試驗設備的校準，有些技術指標，各個版本的國家標準并不統一，這就造成了一些麻煩。比如溫度偏差這個指標，JJF1101-2003《環境試驗設備溫度、濕度校準規范》和GB/T 5170.2-2008《電工電子產品環境試驗設備檢驗方法溫度試驗設備》，這兩個標準里面的規定就是天差地別。下面說說溫度偏差，濕度偏差也是同樣的情況，就不多說了。

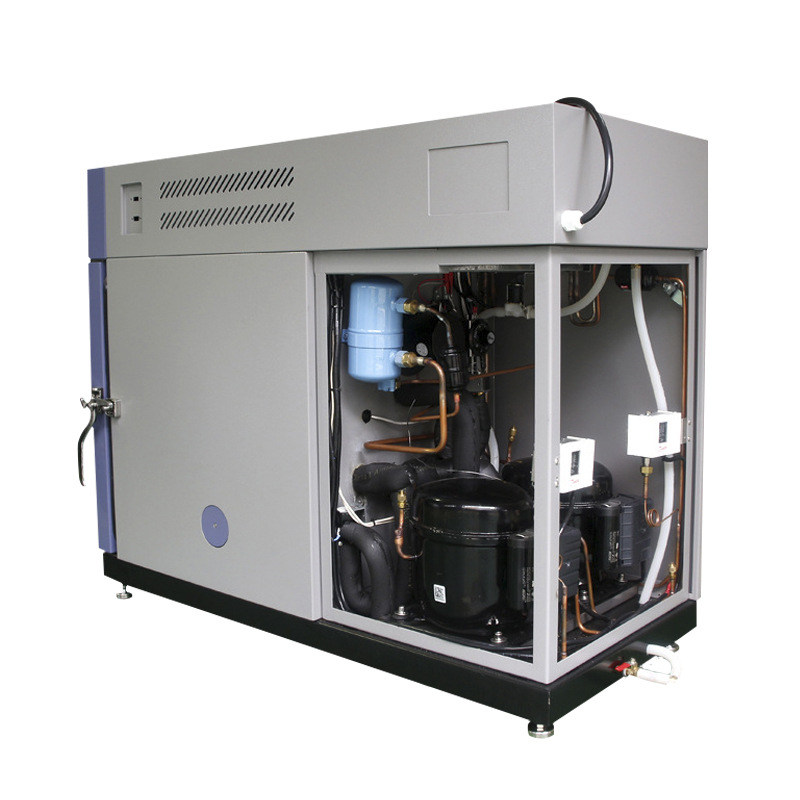

恒溫恒濕試驗箱示意圖

       二、“恒溫恒濕箱溫度偏差指標"定義：
       1、JJF1101-2003《環境試驗設備溫度、濕度校準規范》：
環境試驗設備在穩定狀態下，顯示溫度平均值與工作空間中心點實測溫度平均值的差值。（注：這里的顯示溫度平均值指設備控溫儀表的顯示溫度平均值）

       2、GB/T 5170.2-2008《電工電子產品環境試驗設備檢驗方法溫度試驗設備》：
       試驗箱（室）穩定狀態下，工作空間各測量點在規定時間內實測最高溫度和最低溫度與標稱溫度的上下偏差。

       三、“恒溫恒濕箱溫度偏差指標"區別要點：
       1、JJF1101-2003《環境試驗設備溫度、濕度校準規范》：基準點是工作空間中心點實測溫度平均值，考核對象是設備控溫儀表顯示溫度平均值，考核其與基準點的偏離程度。顯然，這跟溫度均勻度，沒有半點關系。
這和GB/T 5170.2-2008里面的溫度指示誤差指標類似，但基準點有區別，GB/T 5170.2-2008里面規定的基準點是設備工作空間全部測量點的溫度測量平均值。

       2、GB/T 5170.2-2008《電工電子產品環境試驗設備檢驗方法溫度試驗設備》：基準點是標稱溫度（也就是你要做的試驗溫度，一般情況下等效于設定值），考核對象是工作空間各個測量點（比如小設備就是9個測試點），考核其與基準點的偏離程度。從中可以看出，這已經包含了溫度均勻度，如果均勻度不好，那溫度偏差肯定達不到。

        綜合來看，執行JJF1101-2003的話，溫度偏差指標很容易實現，因為它只考核設備控溫儀表顯示溫度平均值；相比較而言，執行GB/T 5170.2-2008，溫度偏差指標的實現就要困難一些，因為它要考核工作空間的各個測量點。

       四、“恒溫恒濕箱溫度偏差指標"執行情況：
       就目前我們掌握的情況，各省市的計量院所，一般按照JJF1101-2003執行；而航空航天軍工方面的，一般按照GB/T 5170.2-2008執行。
